?一 、提高生產效率和產量，使用ECHO 的設備和軟件：
（1）容易的設置和使用
（2）工藝過程監測
（3）合格/失效分選
（4）專業認證
二、SONIXTM 掃描探頭頻率范圍從 10MHz 到 300MHz,適合各種類型的應用和材料。
三、SONIXTM?Echo-LS?能檢測到小至 0.05um 的缺陷，而且對于bump、疊 die(3D 封裝)、倒裝芯片及各種傳統的塑料封裝等具有卓越的檢測性能。

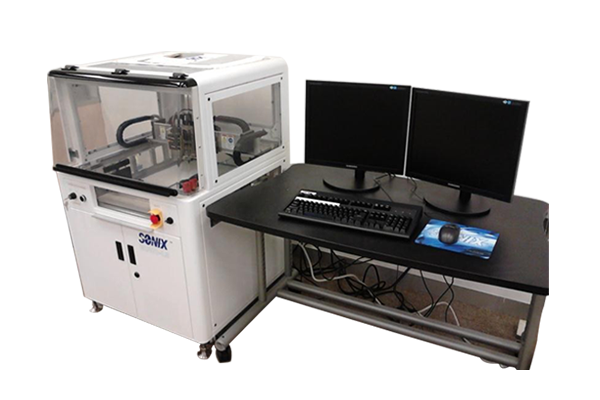

SONIXTM 公司是世界 500 強丹納赫集團下的全資子公司，是超聲波掃描檢測儀和無損檢測設備的優秀制造商。自1986年成立以來，SONIXTM 在無損檢測中不斷改革創新，是一家基于微機平臺，提供全數字化成像方案的公司。SONIXTM一直致力于技術革新，提供給客戶先進的聲學檢測技術。
SONIXTM 設備被廣泛應用于各種材料的無損檢測, 包括半導體，汽車零件和其他先進元件。擁有獨立開發的軟件，硬件，這么多年來通過和客戶不斷合作，實現了SAM 技術的持續改進。
SONIXTM 努力提供正確的數據，好的圖像質量，好的操作性和設備的高可靠性，為客戶提高效率，節約成本。
減少實驗室空間（占地面積?。?/p> | 鍵盤快捷鍵（方便移動操作） |
全焊接機身框架（促進平臺穩定性） | 探頭隨 Z 軸移動（取代托盤上下移動） |
降低水槽高度（人體工程學設計） | |
可滑動支架 | 水槽底部傾斜（易于排干水） |
可同時進行反射掃描和透射掃描 | 超大掃描面積 |
緊湊、穩定的結構設計（低維護） | 范圍 360 度可視 |
可滑動的電氣面板（方便維護） | |
防靜電涂層（安全罩、水槽、門等） | |
（一）、掃描軸（X 軸）： | |
定位裝置： 線性伺服馬達 | 速度：1000mm/sec |
重復精度：+/-0.5um | 編碼器分辨率：0.5um |
掃描范圍：350mm | |
（二）、步進軸（Y 軸）： | |
掃描范圍：350mm | 分辨率：0.25um |
定位裝置：低電磁干擾導軌式步進馬達 | |
（三）、聚焦軸（Z 軸）： | |
行程：50mm | 分辨率：0.25um |
定位裝置：低電磁干擾導軌式步進馬達 | |
（四）、夾具： | |
JEDEC 標準尺寸托盤夾具 | 掃描平臺可固定特有的托盤夾具 |
透射桿探頭固定 | |
（五）、流體系統： | |
循環泵和 5um 過濾器 | |
（六）、超聲波儀器： | |
Pulse 2 信號發生器/ 接收器 | 可選 Pulse2-U超高頻脈沖發生/接收器 |
（七）、顯示器： | |
23 英寸液晶顯示器 | 可以支持兩個顯示器 |
（八）、機臺尺寸： | |
W31”xD31”xH48’’(約長 79cm*寬 79cm*高 122cm) | |
（九）、其它： | |
帶腳輪的擺放桌 | 緊急開關和安全鎖 |
較低的取放樣品區域 | |

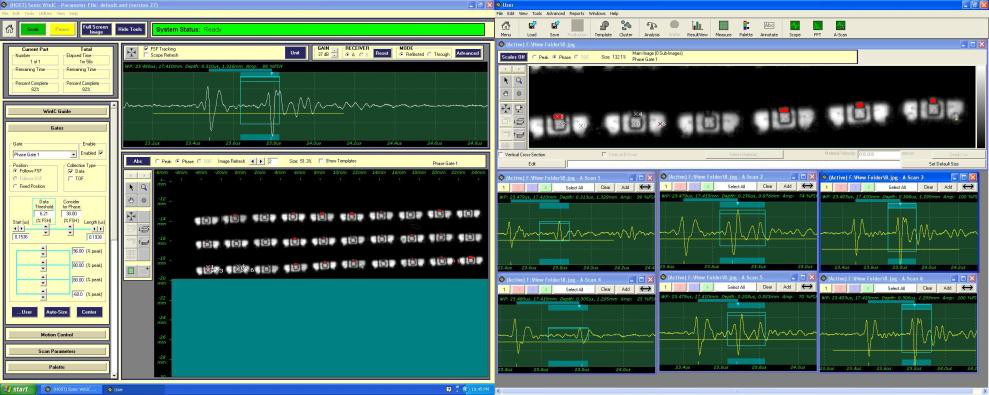

ECHOTM 機臺面板與 WinICTM 軟件的組合，給用戶提供一個強大、簡易使用的分析工具。WinICTM軟件是 Sonix 公司研發的超聲波掃描顯示鏡成像軟件，使用于Windows 7 操作系統。
WinICTM 軟件提供先進的圖像，分析功能以幫助定量和定性分析圖像數據。WinICTM 使用大量的圖形和屏幕指導幫助所有用戶，從入門到精通。
? TAMITM SCAN:一次掃描得到最多 100 張斷層圖像
? ICEBERGTM :強大的離線分析技術
?WinICTM Pro:增加功能和分析
? WinICTM Offiline：遠程分析
? Waveform SimulatorTM/Beam EmulatorTM ：波形仿真器
